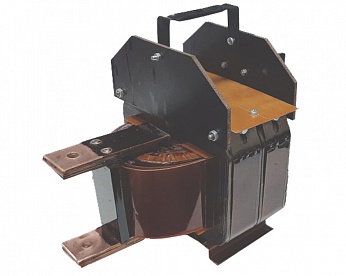

НТ-17 нагрузочный трансформатор

НТ-17 нагрузочный трансформатор
Артикул: 331097
Модель: НТ-17
Гарантия: 36 мес.
Бренд: РАДИУС Автоматика
Цена:
240 480 Р
Доступен для заказа
Добавить к сравнению

Описание нагрузочного трансформатора НТ-17:

Трансформатор нагрузочный НТ-17 может работать как в автономном режиме, так и в составе с комплектным испытательным устройством серии Сатурн. При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Кроме этого, обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.

Конструкция обмоток трансформатора позволяет подключать их последовательно или параллельно в зависимости от напряжения питающей сети (220 или 380 В) и внутреннего сопротивления нагрузки.

При применении трансформатора совместно с устройством Сатурн-М обеспечивается:

  • малая нагрузка на сеть при получении больших токов;
  • электробезопасность за счет разделения первичной и вторичной цепей с гальванической развязкой;
  • отсутствие износа и подгорания контактов проверяемого аппарата за счет исключения коммутации высоких напряжений;
  • широкий диапазон выходных токов от нескольких десятков до тысяч ампер;
  • малые габариты и удобство транспортировки к месту проверки.

Для измерения токов до 18 кА, совместно с Сатурн-М рекомендуется использовать измерительный преобразователь ТМ-0,66.

Устройство комплектуется четырьмя токопроводами длиной 0,7 м и сечением 240 мм2.

Технические характеристики нагрузочного трансформатора НТ-17:

Параметр Значение
Напряжение питающей сети, В 220 / 380
Максимальный выходной ток при длительности протекания 1 с
(при сопротивлении нагрузки 0,4 мОм), кА
17
Масса трансформатора, кг, не более 25
Габаритные размеры, мм, не более 250 x 190 x 220
Длина токопроводов, м, не более 0,7
Сечение токопроводов, мм2, не менее 240

Комплект поставки НТ-17

Наименование Количество
1 Трансформатор нагрузочный НТ-17 1
2 Токопровод 4
3 Паспорт 1
