МИР AIR комплект приборов для отыскания мест повреждения воздушных линий

Назначение комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

Портативный комплект приборов МИР AIR предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4, 6-10 кВ. В большинстве режимов работы не требует подъема на опору, что значительно ускоряет и упрощает работу оператора.

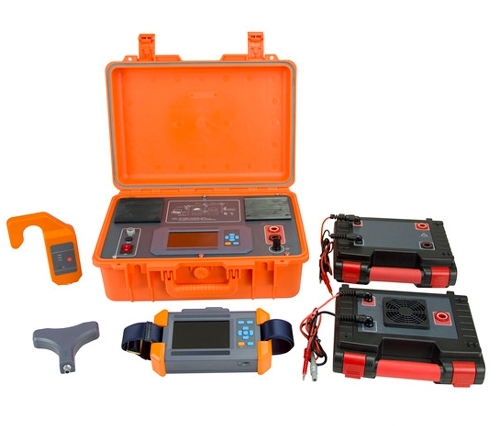

Набор приборов МИР AIR в своей комплектации имеет все необходимое для реализации отыскания мест повреждений и, более того, последующего высоковольтного испытания линии после ремонта дефекта: генератор, локатор переменного и постоянного тока, высоковольтные бустеры, а также штанги для подвешивания контактных датчиков. С помощью данного оборудования можно обнаружить такие виды повреждений, как низкоомные, высокоомные и дуговые повреждения.

Началу отыскания повреждения предшествует анализ характера повреждения, когда генератор измеряет параметры линии, и на основе полученных результатов даёт рекомендации об использовании того или иного метода. В арсенале оператора есть возможность генерации в линию переменного и постоянного тока низкого напряжения, когда имеет место низкоомное повреждение, либо возможна генерация с помощью дополнительных бустеров сигнала высокого потенциала, что позволяет отыскивать высокоомные и дуговые повреждения.

В месте повреждения сигнал, подаваемый генератором, стекает на заземленную конструкцию или поверхность, и место повреждения может быть детектировано с помощью локаторов (приемника). Оператор производит дробление линии и выделение поврежденного участка, и методом последовательных итераций выходит на место повреждения.

Принцип работы комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR и виды повреждений:

В большинстве случаев успешно реализуется метод отыскания повреждений на переменном токе. Это позволяет оператору работать с локатором «с земли». Нет необходимости подниматься на опоры, сигнал детектируется непосредственно под линией. Регистрация повреждения очень проста: до повреждения локатор определяет сигнал, а в участке после повреждения сигнал отсутствует. Так же можно производить межевание разветвлённых линий: сигнал пойдет в участок, в котором есть повреждение.

В отдельных случаях требуется подача высоковольтного сигнала в линию, например, при дуговых повреждениях. Но принцип отыскания остаётся прежним, и локатор улавливает сигнал, идущий от генератора к месту повреждения.

Возможности комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

• предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4, 6-10 кВ:
• диагностирует низкоомные, высокоомные и дуговые повреждения воздушных линий.

Преимущества комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

• компактное исполнение общим весом в 25 кг, что позволяет с легкостью транспортировать оборудование в багажнике одному человеку;
• не требует повышенной квалификации оператора. Дружелюбный интерфейс, интуитивно понятный функционал;
• богатая комплектация, включающая в себя - генератор, локатор переменного и постоянного тока, высоковольтные бустеры, штанги для подвешивания контактных датчиков;
• полностью автономный, питание от аккумуляторов;
• в большинстве случаев диагностирования не требует подъема на опору;
• не имеет тепловых ограничений по времени работы;
• автоматический анализ характера повреждений при первичном подключении.

Оборудование предназначено для эффективной работы на всё время поиска и не допускает перегревов и тепловых отключений. Полностью автономно, так как имеет встроенные аккумуляторы. В большинстве режимов работы не требует подъема на опору! Локатор переменного тока детектирует сигнал с земли, что позволяет работать одному человеку.

По совокупности характеристик и удобству пользования данное оборудование не имеет аналогов на сегодняшний день и становится незаменимым при работе в таких отраслях как нефтегазовый сектор, распределительные областные сети и другие компании, которые имеют в своем хозяйстве воздушные линии 0,4, 6-10 кВ.

Технические характеристики комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

Комплект поставки МИР AIR
