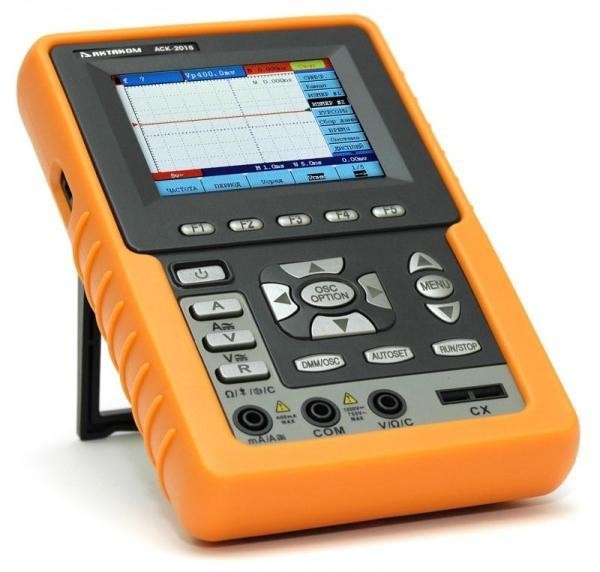

АСК-2018 — осциллограф-мультиметр

АСК-2018 — осциллограф-мультиметр
Артикул: 411051
Модель: АСК-2018
Гарантия: 14 месяцев
Калибровка приобретается отдельно: 6313 Р
Бренд: АКТАКОМ

Назначение прибора АСК-2018:

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

Особенности прибора АСК-2018:

  • 20 автоматических измерений: Vpp,Vavg,RMS,Frequency,Period,Vmax,Vmin,Vtop,Vbase,Width,Overshoot,Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty, Delay A→B
  • курсорные измерения
  • режим мультиметра
  • интерполяция sin(x)/x
  • хранение осциллограмм: 4 осциллограммы
  • цветной ЖКИ дисплей
  • возможность сохранения на USB-устройство
  • USB интерфейс для связи с ПК, программное обеспечение
  • автономная работа от встроенного аккумулятора

Технические характеристики прибора АСК-2018:

в режиме осциллографа

  • 1 канал
  • полоса пропускания 20 МГц
  • максимальная частота дискретизации 100 Мвыб/сек
  • время нарастания 17,5 нс
  • вертикальная чувствительность 5 мВ/дел ... 5 В/дел
  • вертикальное разрешение 8 бит
  • погрешность ± 5%
  • входной импеданс 1 МОм ± 2%, 50 пФ ± 5 пФ
  • максимальное входное напряжение 400 Впик
  • входы: АС, DC, GND
  • коэффициент развертки 5 нс/дел ... 100 с/дел
  • погрешность 0,01%
  • память 6 К на канал
  • режимы синхронизации: фронт, ТВ
  • пиковый детектор
  • функция усреднения

в режиме мультиметра

Измеряемая величина Диапазон Погрешность
Постоянное напряжение 100 мкВ ... 400 В ±(1% + 1 е.м.р.)
Переменное напряжение (40 Гц…400 Гц) 1 мВ ... 400 В ±(1% + 3 е.м.р.)
Постоянный ток 10 мкА ... 10 А ±(1% + 1 е.м.р.)
Переменный ток 10 мкА ... 10 А ±(1,5% + 1 е.м.р.)
Сопротивление 0,1 Ом ... 40 МОм ±(1% + 3 е.м.р.)
Емкость 10 пФ ... 100 мкФ ±(3% + 3 е.м.р.)



Общие характеристики

  • Дисплей 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек
  • Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
  • Потребляемая мощность не более 6 Вт
  • Время работы от аккумулятора до 4 часов
  • Габаритные размеры 180x115x40 мм
  • Масса 0,645 кг

Комплект поставки АСК-2018

Наименование Количество
Прибор 1
Сетевой адаптер 1
Осциллографический щуп 1
Измерительные щупы к мультиметру 2
Модуль расширения для измерения малых емкостей 1
USB кабель для подключения к ПК 1
Токовый шунт 1
Устройство для калибровки осциллографических пробников 1
Руководство по эксплуатации 1
Программное обеспечение 1
Мягкий футляр для транспортировки 1
